工作环境 ：温度:-10℃～+50℃，相对湿度≤95%（40℃±2℃无凝露）
工作电流：静态电流 总线电流:＜3.0mA；动态电流 总线电流:＜3.3mA
输出控制接点容量 ：2A/DC30V
终端负载 ：47K电阻
外形尺寸：112*86*41mm(带底座)
外壳材料颜色：ABS,白色
编码方式：电子编码方式，占用两个连续总线地址，第二个编码地址为第一个编码地址加1
执行标准：GB29364-2012《防火门监控器》
一、什么是输入/输出接口FJ-KZJ-302
FJ-KZJ-302型输入/输出接口（以下简称FJ-KZJ-302接口），为双输入双输出接口，具有有两个连续编码地址，主要用于连接防火门监控设备。
二、输入/输出接口FJ-KZJ-302的应用场景
主要用于连接防火门监控设备。
三、输入/输出接口FJ-KZJ-302的功能特点
1. 工作方式：无极性二线制总线
2.静态电流：总线电流：＜3.0mA；电源线电流：＜25mA
3.动作电流：总线电流：＜3.3mA；电源线电流：＜2.5mA
4.输出控制接点容量：0.2A@DC30V
5.工作指示：巡检状态输出指示灯约每12秒闪亮一次，启动状态输出指示灯常亮；反馈状态输入指示灯常亮
6.编码方式：电子编码方式，占用两个连续总线地址，第二个编码地址为第一个编码地址加1，第一个编码地址范围可在1～323之间任意设定
7.使用环境：温度：-10°C～50°C；相对湿度：≤95%（40°C±2°C无凝露）
8.终端负载：47K电阻
9.重量：约220g
10.外型尺寸：112mm×86mm×41mm(带底座)
11.外壳材料和颜色：ABS，白色

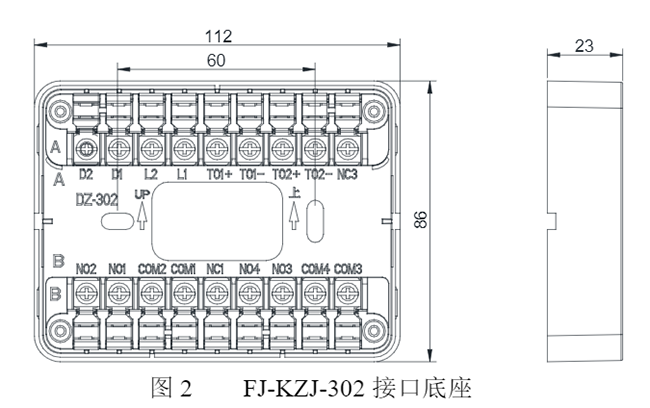

四、输入/输出接口FJ-KZJ-302尺寸图

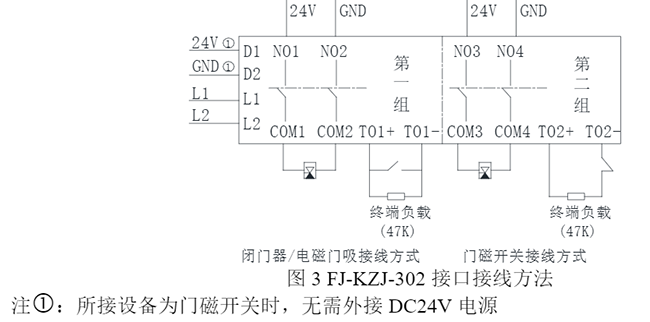

五、输入/输出接口FJ-KZJ-302的接线方式
1) 输入端检线方式可设置为“常开检线”、“常闭检线”?！俺？煜摺敝饕糜谂浣拥缍彰牌?、电磁门吸、电磁释放器；“常闭检线”主要用于配接门磁开关，在配接门磁开关时输入回路必须串接47K终端电阻；接线方法如图3所示：
